Vimperk, Plant Building M1, Complex of Rohde&Schwarz
Informace:
Lokalita: |
Vimperk |
Investor: |
ROHDE & SCHWARZ závod Vimperk, s.r.o. |
Realizace: |
HOCHTIEF CZ, divize Pozemní stavby Čechy |
Typ stavby: |
Průmyslové projekty |
Doba výstavby: |
10/2015 – 10/2016 |
Popis:
|

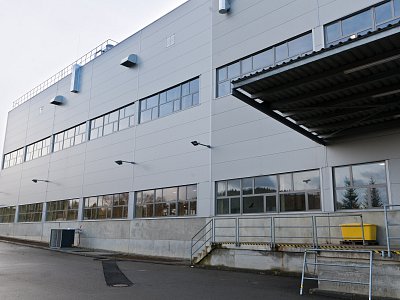

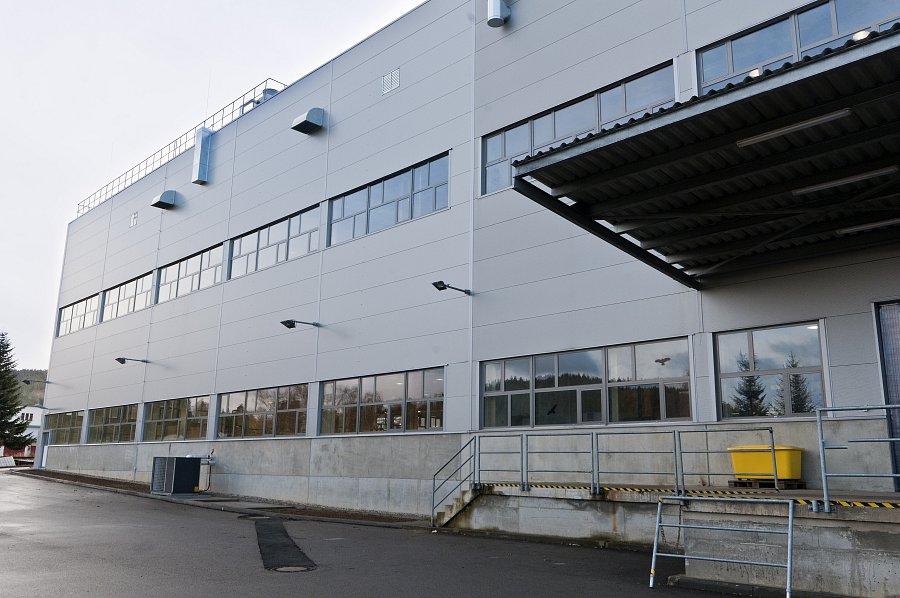

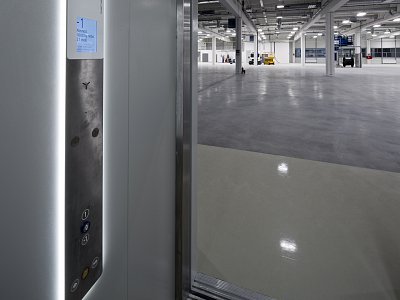

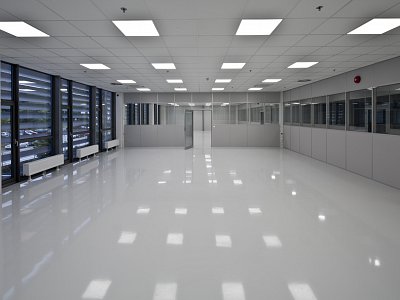

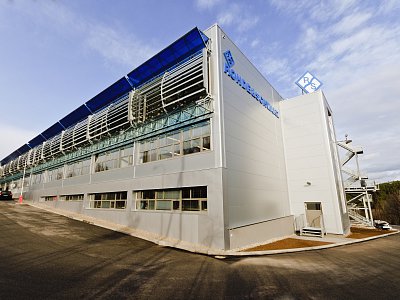

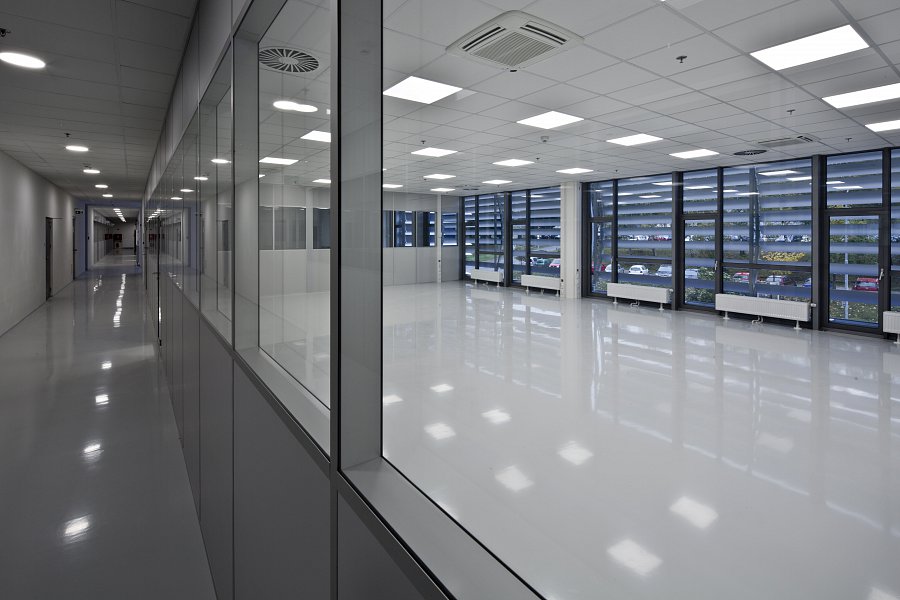

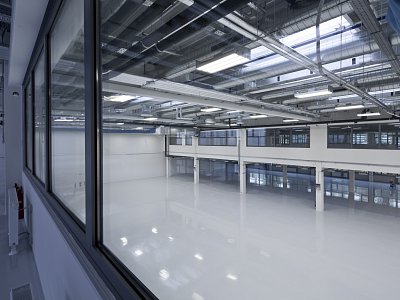

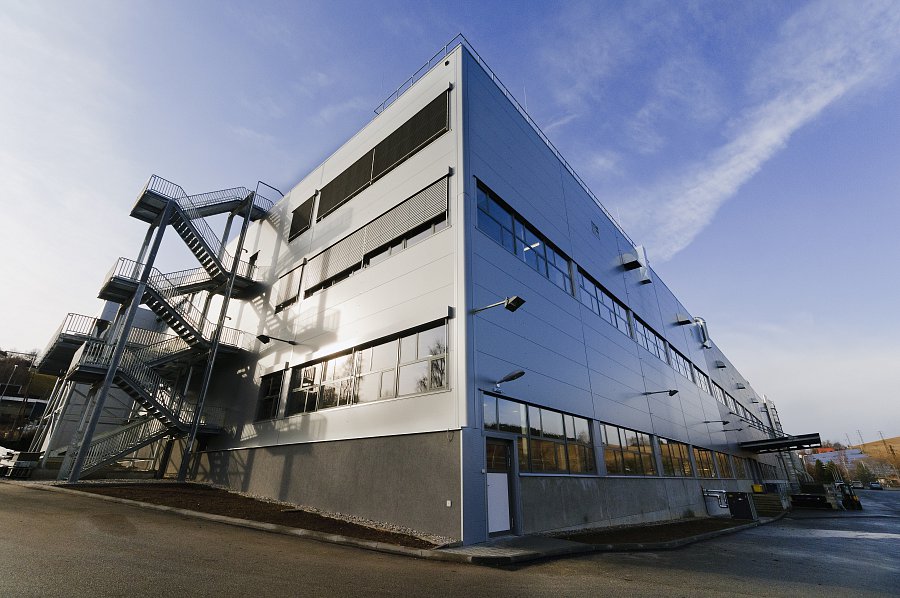

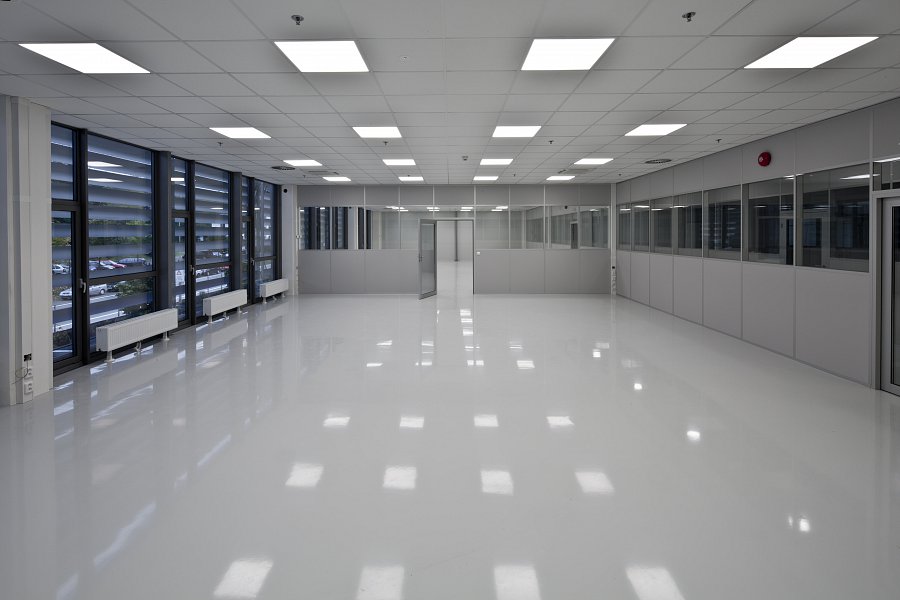

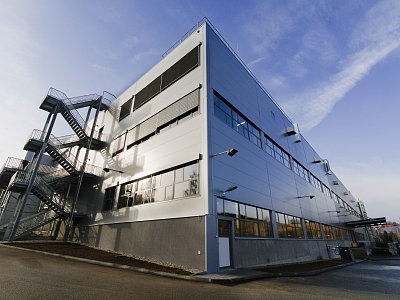

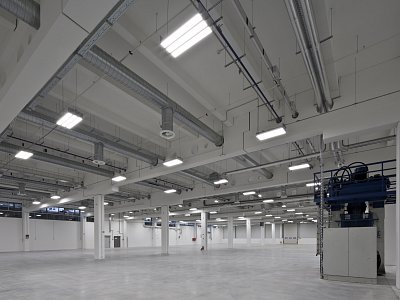

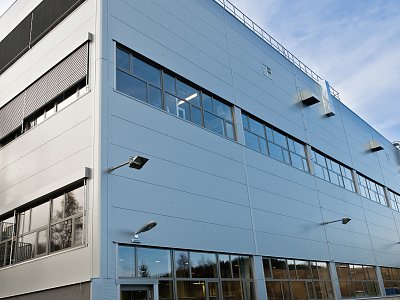

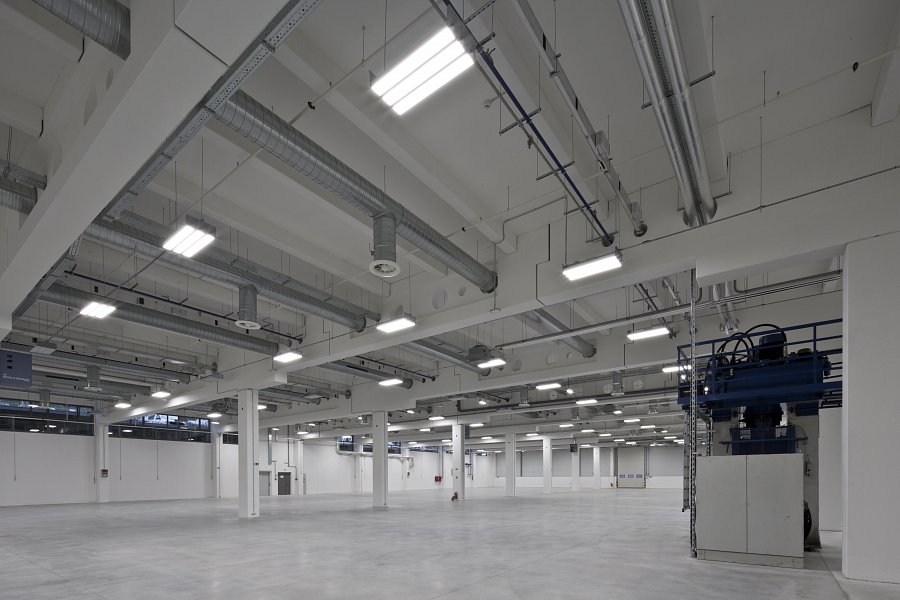

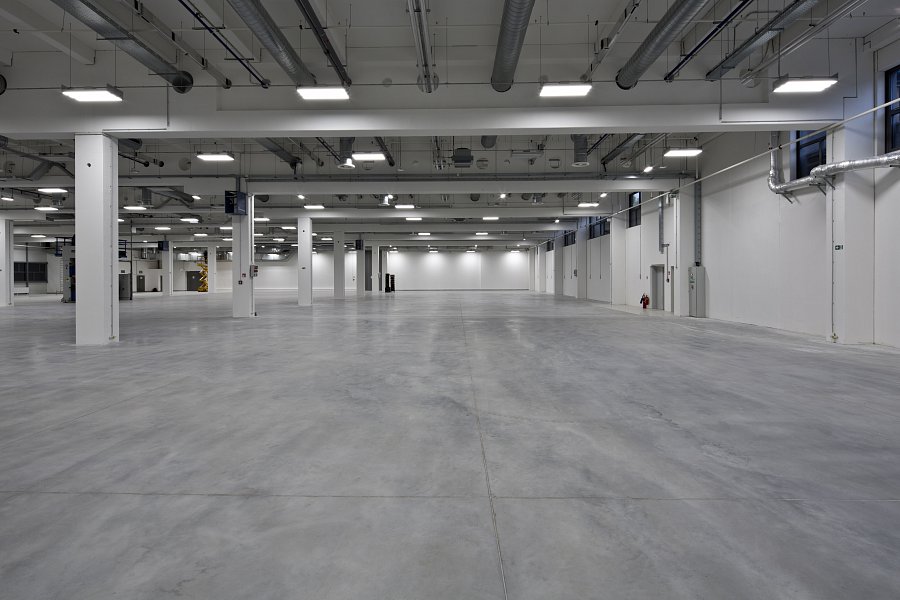

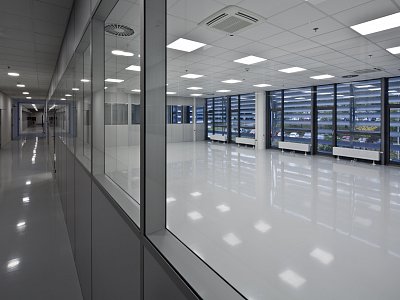

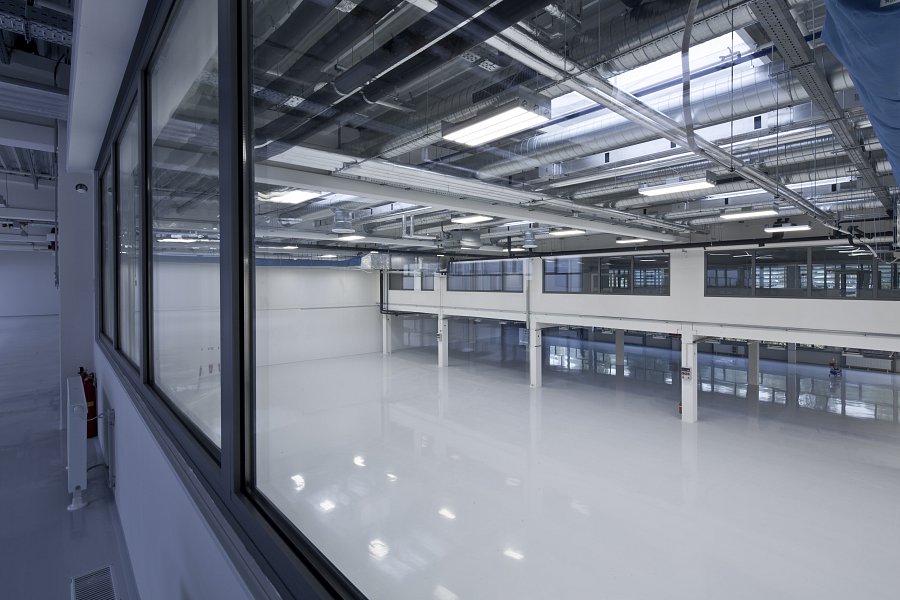

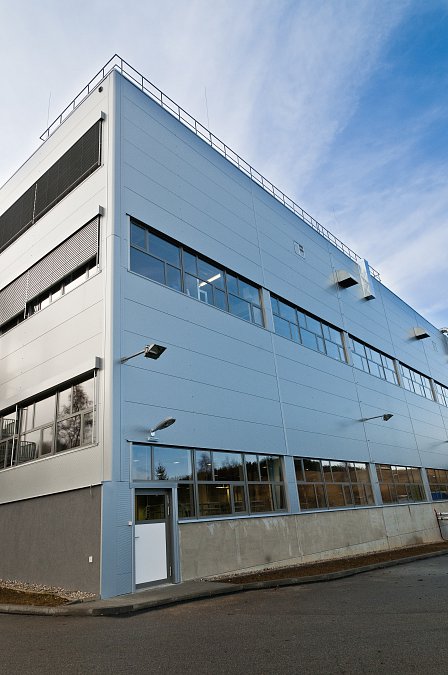

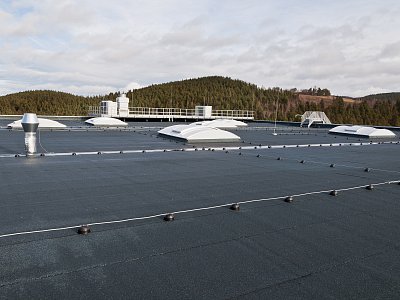

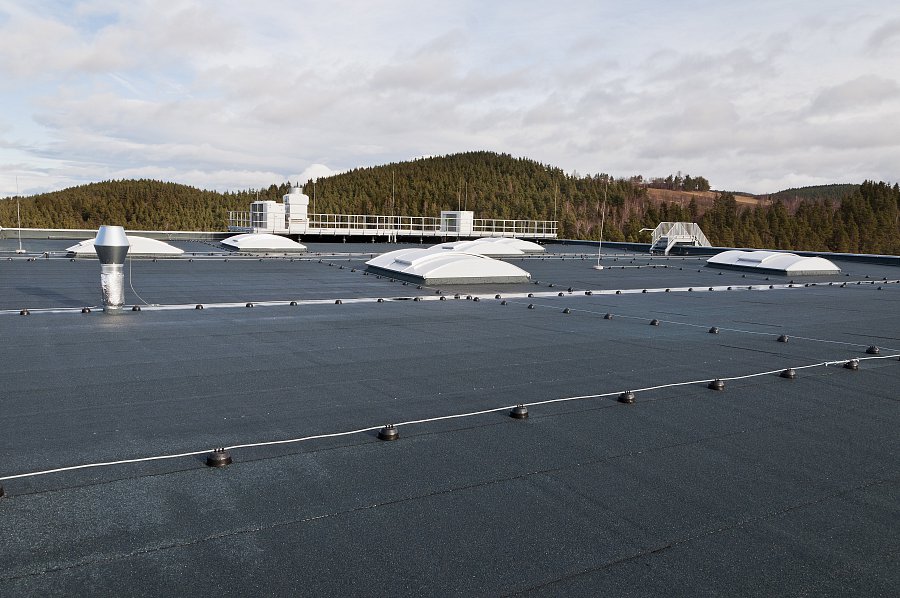

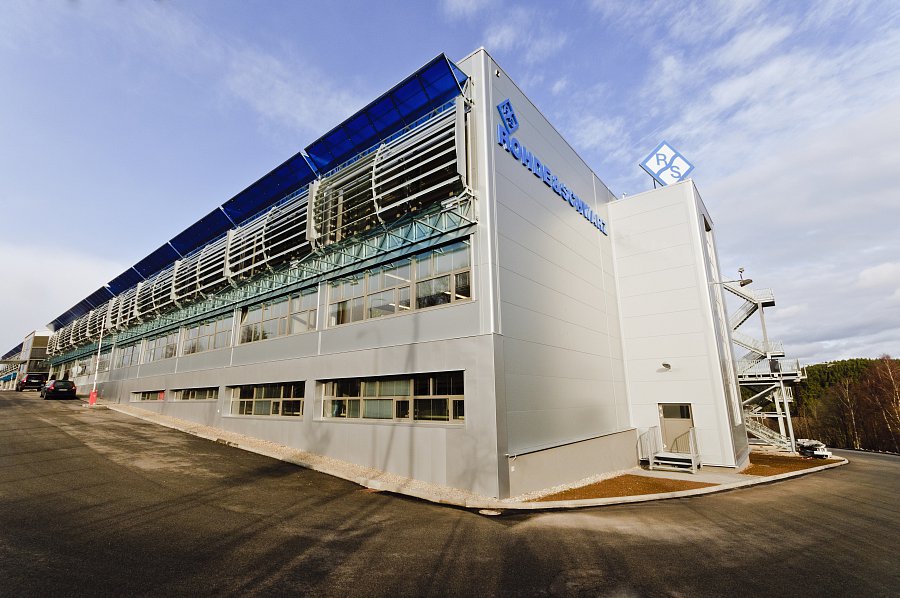

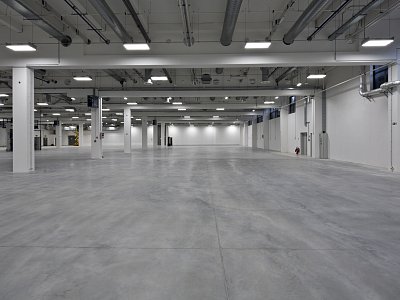

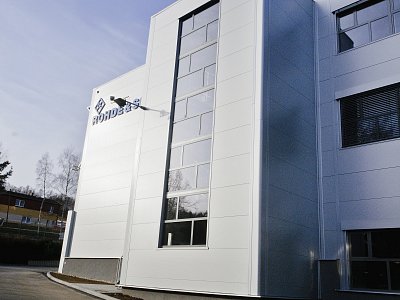

Stavba haly M1 rozšířila stávající elektrotechnickou výrobu, přinesla nová pracovní místa a celý areál díky ní dostal jednotný moderní vzhled. Třípodlažní objekt zahrnuje prostory pro výrobu, montáž a zázemí pro kanceláře. Hala je navržena jako montovaný, železobetonový, třílodní tyčový skelet s nosnými rámy v příčném směru a s podélnými ztužidly. Objekt je založen na pilotách s hlavicemi s kalichy pro vetknutí sloupů. Mezi sloupy jsou po vnějším obvodě objektu osazeny prefabrikované železobetonové sendvičové dílce plnící funkci základových prahů a parapetních panelů. Svislé nosné konstrukce tvoří vetknuté sloupy železobetonového skeletu, které zároveň zajišťují prostorovou stabilitu objektu. Vodorovná nosná konstrukce stropů je tvořena systémem železobetonových prefabrikovaných vazníků a monolitické železobetonové desky. Vodorovná nosná konstrukce střechy je tvořena systémem železobetonových prefabrikovaných vazníků sedlového tvaru a trapézových plechů. |
Soubory: | Referenční dvojlist - Průmyslové haly |
